TIPS penggunaan Canon Pixma MP258 CISS (Incomplete yet)


PANDUAN RINGKAS  PENGGUNA CANON PIXMA WITH CISS
1-  1- Pastikan panel memaparkan 1 (jika 2/3/ 4/5/6/7/8/9 / F juga tak mengapa) apabila suis on telah di tekan

                                                 Rajah 1
Rajah 2

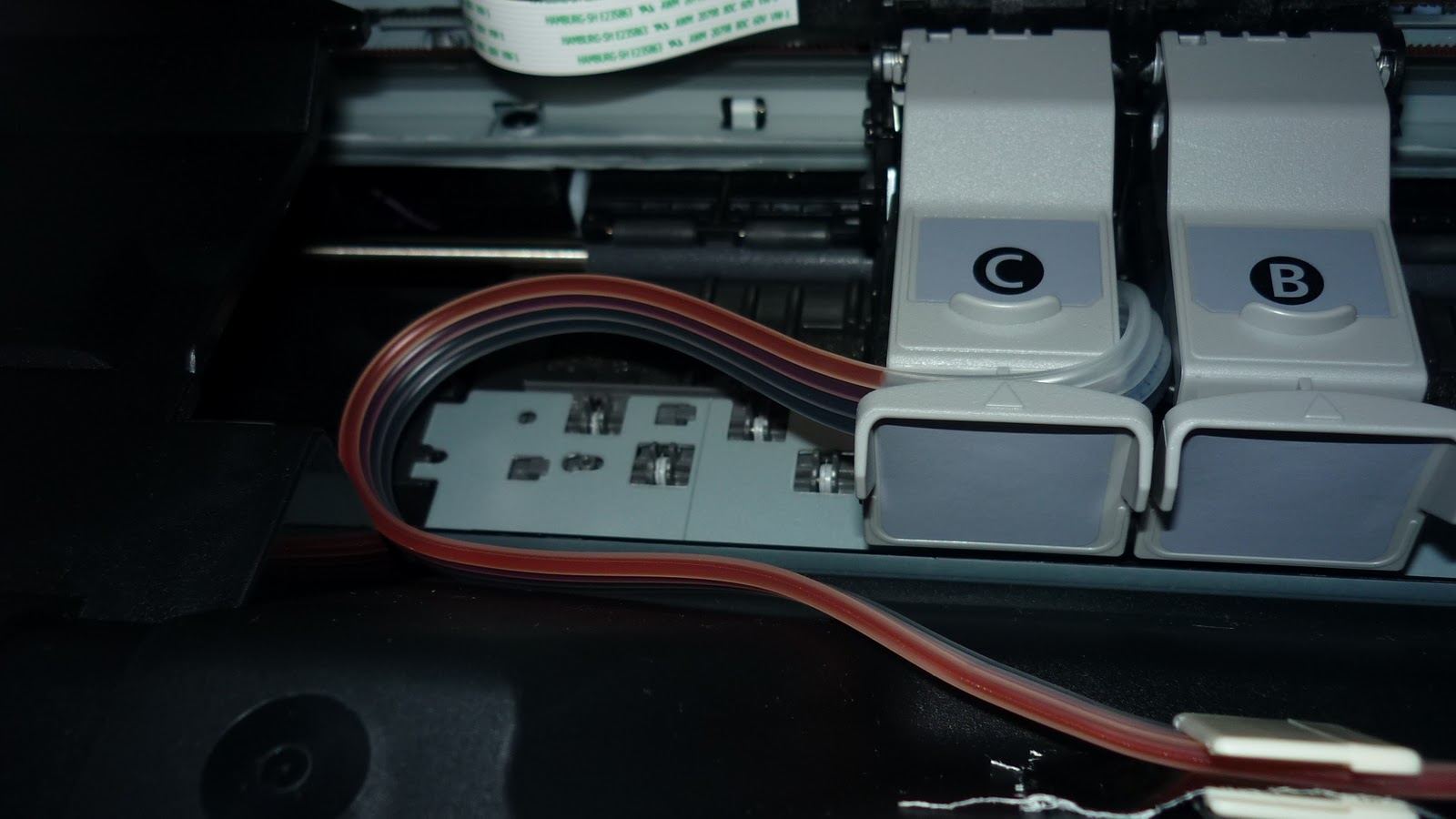

2-  Jika panel keluar paparan lain cthnya E , angkat dan buka penutup untuk check keadaan kartrij. Rajah 2 menunjukkan penggunaan pita pelekat bagi menghalang salur getah terkeluar lalu tersangkut. Rajah 3 menunjukkan salur getah yang t

Rajah 3











Rajah 4












      3-  Rajah 4 merupakan kaedah kedua pemasangan salur getah. Rajah 4 juga menunjukkan jarak (panjang) salur yang sesuai dari pencengkam salur ke kartrij. Jika terlalu panjang tersangkut jika pendek kartrij jammed juga menghasilan Error , E pada panel.

A- Printer  Panel papar 1 selepas suis on ditekan tetapi bila print atau fotostat keluar Error E, 1, 6.







1-       Jika masalah ini muncul sedangkan ink masih byk , biasanya kerana Printer tidak recognize ink yang baru dari salur getah CISS (tank). Cara penyelesaian mudah hanya tekan butang reset dalam 10 saat.
2-       Jika dua kali message muncul ulang reset lagi dalam 10 saat. Printer akan bypass lalu mencetak.

      B-Ink dalam salur tidak gerak .





                                                                                                                                                                                       Rajah 8
Rajah 7
1-       Sekiranya kes dalam rajah 7 berlaku jangan angkat tank untuk menggerakkan ink. Ini memaksa dan menyebabkan overflow. Langkah  terbaik ialah  menggunakan function deep cleaning  1-4 kali pada bahagian maintenance.
2-       Deep cleaning akan menyedut ink dan menggerakkanya.
3-       Step untuk membuka deep cleaning pada windows 7 ialah :
Klik Device Printers, klik kanan pada printer (cth MP250), Klik pada Printer Properties,Klik Maintenance.
4-       Step untuk membuka deep cleaning pada windows XP ialah :
Klik Printers and Faxes, klik kanan pada printer (cth MP250), Klik pada  Properties,Klik Maintenance.

C-Kualiti Printing tak cantik .
1-       Jika ini berlaku langkah penyelesaian utama ialah sama seperti langkah 3 dan 4 dalam problem Ink Dalam Salur Tak Gerak.
2-       Cuma dalam kes ini kita seharusnya melaksanakan Cleaning beberapa kali .
3-       Pengujian printing ialah dengan klik pada print test page ( di bahagian General) atau Print check Patern dan Nozzle Check.
4-        jika masih tidak cantik hasil printing baru pilih deep cleaning.
5-       Bahagian mata katrij perlu dilap dengan tisu lembut jika deep cleaning telah dilaksanakan beberapa kali.

D-Printer  Panel papar 1 selepas suis on ditekan tetapi bila print atau fotostat keluar Message PRINTER IS OFFLINE.






Rajah 9
1-       Biasanya berlaku kerana printer tidak di Set as Default
2-       Step untuk membuka deep cleaning pada windows 7 ialah :
Klik Device Printers, klik kanan pada printer (cth MP250), Klik pada Set As Default.
3-       Step untuk membuka deep cleaning pada windows XP ialah :
Klik Printers and Faxes, klik kanan pada printer (cth MP250), Klik pada Set As Default.
4-       Printer berkenaan akan bertanda ( betul )
5-       Sekiranya printer telah set as default tapi masih OFFLINE cuba On dan Off printer.
6-       Jika gagal juga , mungkin driver perlu di REINSTALL.

PENTINGNYA LOCK DAN UNLOCK CISS serta penutup lubang udara CISS.



















Rajah 10                                                                                    Rajah 11

1-       Jika Printer mahu digunakan terlebih dahulu lock mesti telah UNLOCK dan lubang udara dibuka.
2-       Jika Printer disimpan dan tidak diguna lubang udara mesti ditutup. Lock boleh dibiarkan UNLOCK .  JIka terlalu lama tidak digunakan lock mesti dalam keadaan LOCK.
3-       Sewaktu Melaksanakan semua troubleshoot A-D  pastikan Lock telah UNLOCK dan lubang udara telah dibuka.


Rajah 12 ( lubang udara terbuka)
